Ocelové objímky s epoxidovou kompozitní výplní pro trvalé opravy vad

na vysokotlakých potrubích pro přepravu plynu, ropy a dalších chemických látek

Objímky COLD LOCK® jsou kompletovány mechanicky, bez potřeby svařování, což umožňuje instalaci objímky i v prostředí s nebezpečím výbuchu. Instalujeme však i běžné objímky pro opravy vad potrubí.











PředchozíNásledující

Výhody použití objímek

  • vhodné pro všechny typy defektů do hloubky 80 % tloušťky stěny potrubí
  • instalace bez zastavení průtoku média v potrubí
  • instalace na potrubí bez přivařování (tzv. studené objímky)
  • vhodné i pro potrubí s velkou ovalitou, místa s ohyby a chybnými svary
  • délka opravovaného potrubí není omezena
  • instalace objímek je možná při teplotě od −20 do +50 °C
  • vysoká integrita opraveného potrubí, která byla prokázána řadou zkoušek, a to i po dlouhé době provozu

Účinek instalace objímky

  • ochrana proti vydutí a otevření defektu
  • snížení statického a cyklického namáhání defektu od zatížení vnitřním přetlakem na dlouhodobě bezpečnou úroveň

Provozní zkušenosti pracovníků CEPS

  • od roku 1993 instalace téměř tisíc kusů objímek na plynovodech a ropovodech DN 200–1000, DP 64–75 v České republice, na Slovensku, v Chorvatsku a ve Slovinsku
  • opravované defekty – koroze, trhliny, laminace, boule a prohlubeniny, deformace z výstavby, vrypy, chybné svary
  • k dispozici jsou další specifické typy objímek – havarijní, dočasné, předpjaté a tlakové přivařované, určené pro velmi nebezpečné defekty
  • hodnocení kategorie přípustnosti defektů před instalací objímky

Konstrukční a technologické údaje

  • potřebná doba pro vytvrzení epoxidu je 24 hodin, maximální teplota potrubí při instalaci objímky je 50 °C
  • před instalací objímky je povrch potrubí v místě pod budoucí objímkou otryskán a metalizován
  • u kritických defektů je z bezpečnostních důvodů doporučeno cca 20% snížení provozního tlaku po dobu prací

schéma instalace objímky

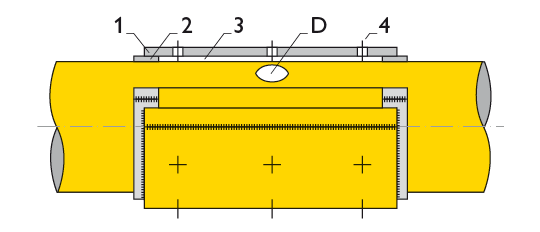

Schéma instalace objímky

[1] dělená objímka [2] distanční pásek [3] epoxidová kompozice [4] plnicí / kontrolní zátky se závitem [D] defekt [+++] svary


provedené zkoušky

Provedené zkoušky

Konstrukční provedení objímek bylo schváleno špičkovým národním zkušebním pracovištěm SVÚM Praha na základě tenzometrických měření, tlakových, únavových zkoušek i zkoušek tepelné odolnosti vzorků opravených míst vad na dimenzích DN 500 a DN 1000.

V roce 2000 byly provedeny zkoušky potrubí opraveného v minulosti objímkou. Pro účely této zkoušky byla z ropovodu DN 500 vyjmuta opravená část potrubí. Provedené zkoušky prokázaly vysokou míru integrity potrubí v místě opravy a vysokou odolnost potrubí proti cyklickému namáhání.


vliv opravy vady objímkou

Vliv opravy vady objímkou na mechanické zatížení stěny potrubí

trubka DN 800 DP 75, defekt – úbytek materiálu do 50 % tloušťky stěny

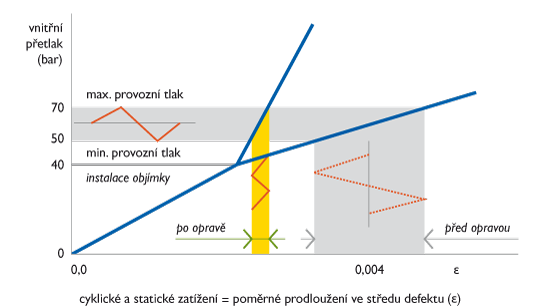

Vliv opravy vady objímkou na mechanické zatížení stěny potrubí

objímky COLD LOCK®

Ocelové objímky COLD LOCK® s mechanickou kompletací

V roce 2009 pracovníci společnosti CEPS dokončili konstrukční práce na novém typu ocelových objímek COLD LOCK®, které jsou kompletovány čistě mechanicky, bez potřeby svařování na místě prací. Vedle zajištění vysoké spolehlivosti spoje tato technologie umožňuje instalaci objímky i v prostředí s nebezpečím výbuchu.
